İstek: Vestel 17mb12-2 Eeprom Dump (24c64lı) - 42" Plazma Panel (S42ax-Yb03)

Merhabalar ustalarım,

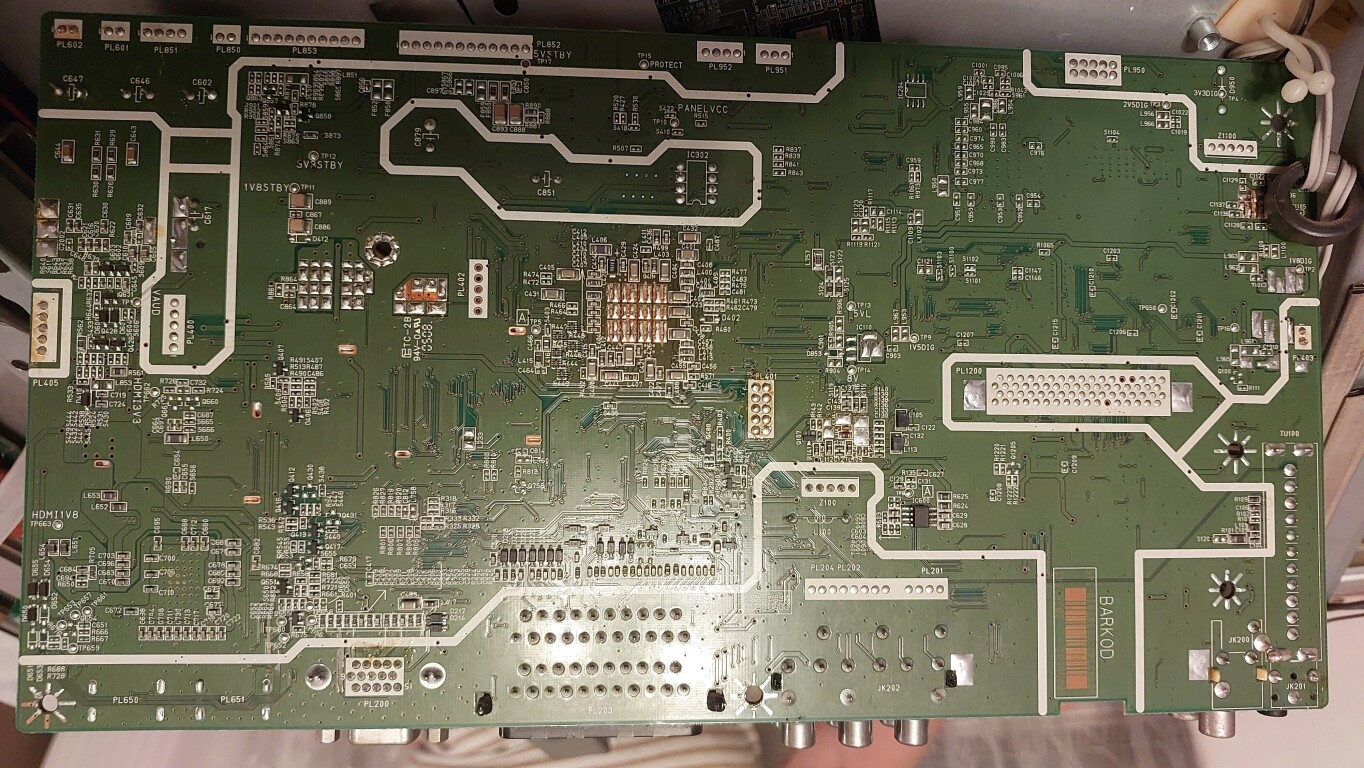

Elimde komaya girmiş, stand-by ışığı yanmayan ve anakart SMPS'e bağlı değilken güç rölesi sürekli "tık-tık" çekip bırakan 17MB12-2 şaseli bir Plazma TV anakartı var.

Anakartın üzerindeki ana voltajları ölçtüm, regülatör çıkışlarında problem göremedim:

• TP17 = 5.08V
• TP12 = 3.28V
• TP11 = 1.84V

Ancak işlemcinin Reset hattı (TP5) -0.50V, -0.14V gibi garip negatif değerler veriyor, işlemci kilitleniyor ve standby konumuna geçmiyor. Y-Main ve X-Main kartlarının beslemelerini sistemden tamamen izole edip anakartı tek başına çalıştırdığımda da röleler de tık sesi vermiyor, yani sorunun anakartta olduğunu düşünüyorum.

İşlemcinin (MCU) donanımsal (silikon) olarak yanıp yanmadığını test etmek için bu Plazma panele uygun bir EEPROM dump dosyasına ihtiyacım var.

Anakart ve Panel Bilgileri:

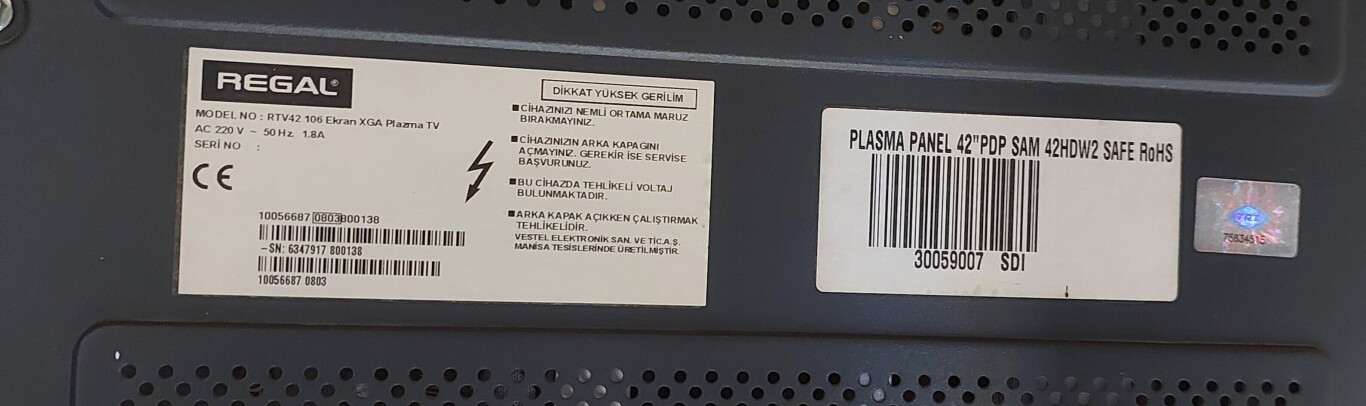

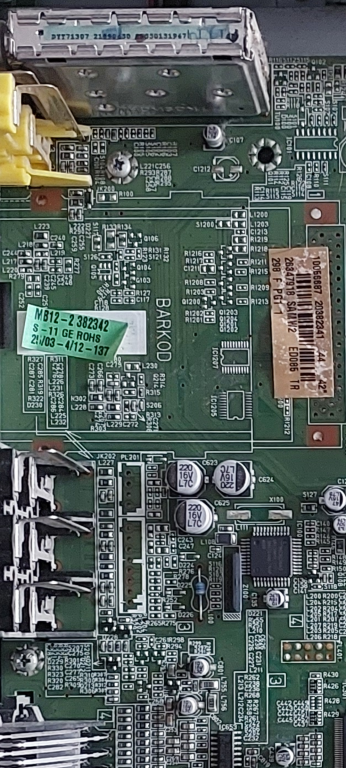

• Şase: 17MB12-2
• EEPROM: 24C64LI (64Kbit)

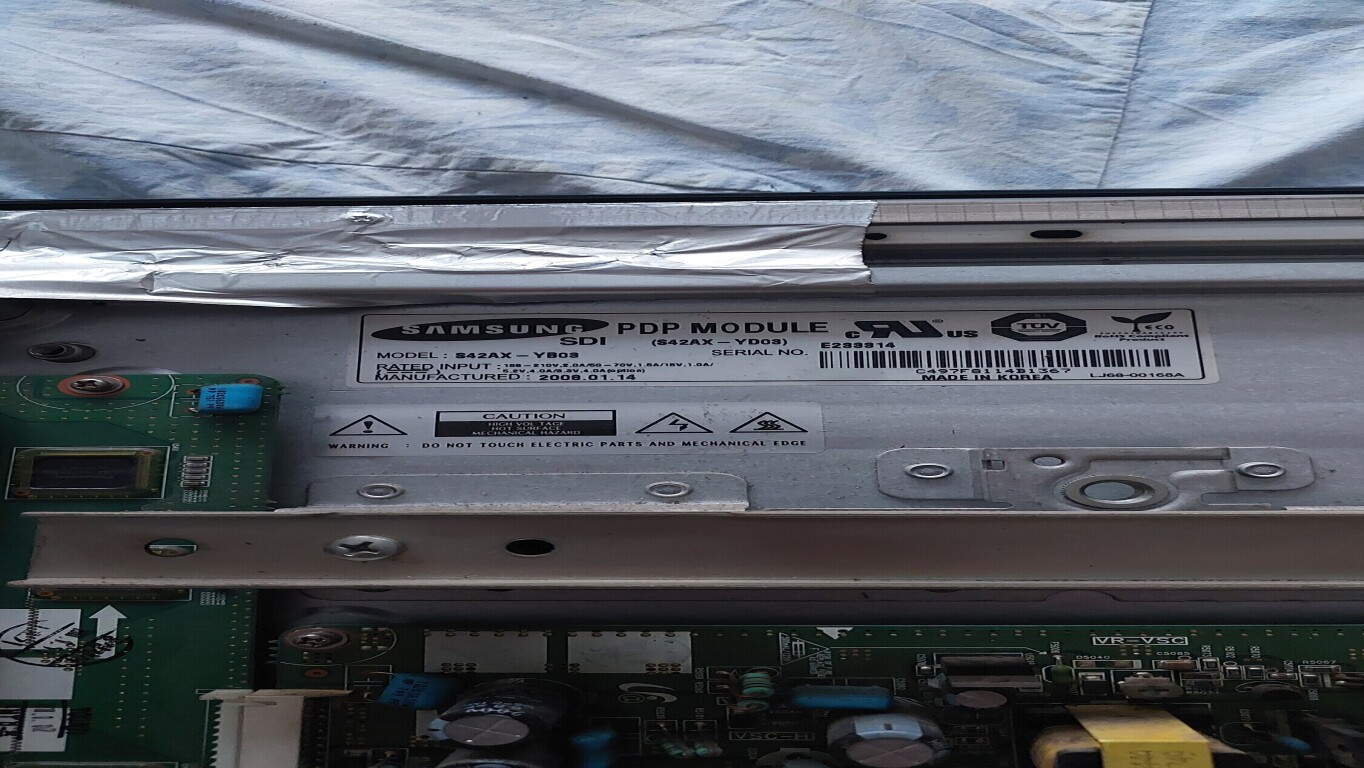

• Panel: 42" Samsung PDP Modül (S42AX-YB03)

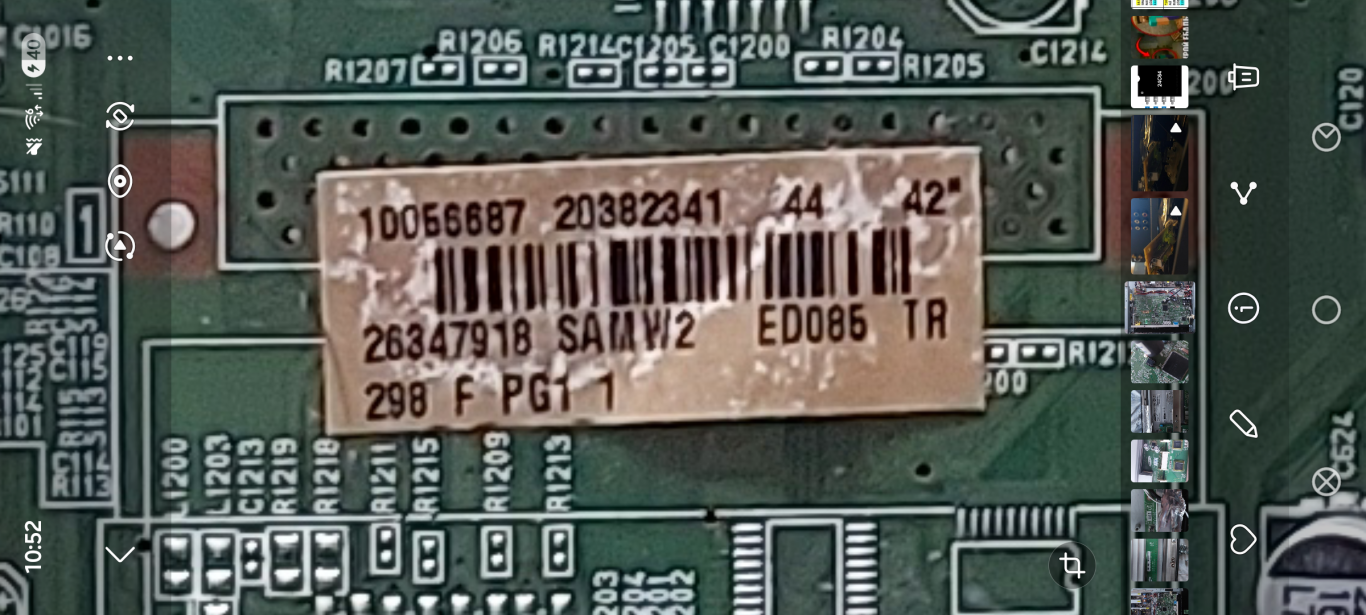

• Anakart Etiket Barkodu: 10056687 20382341

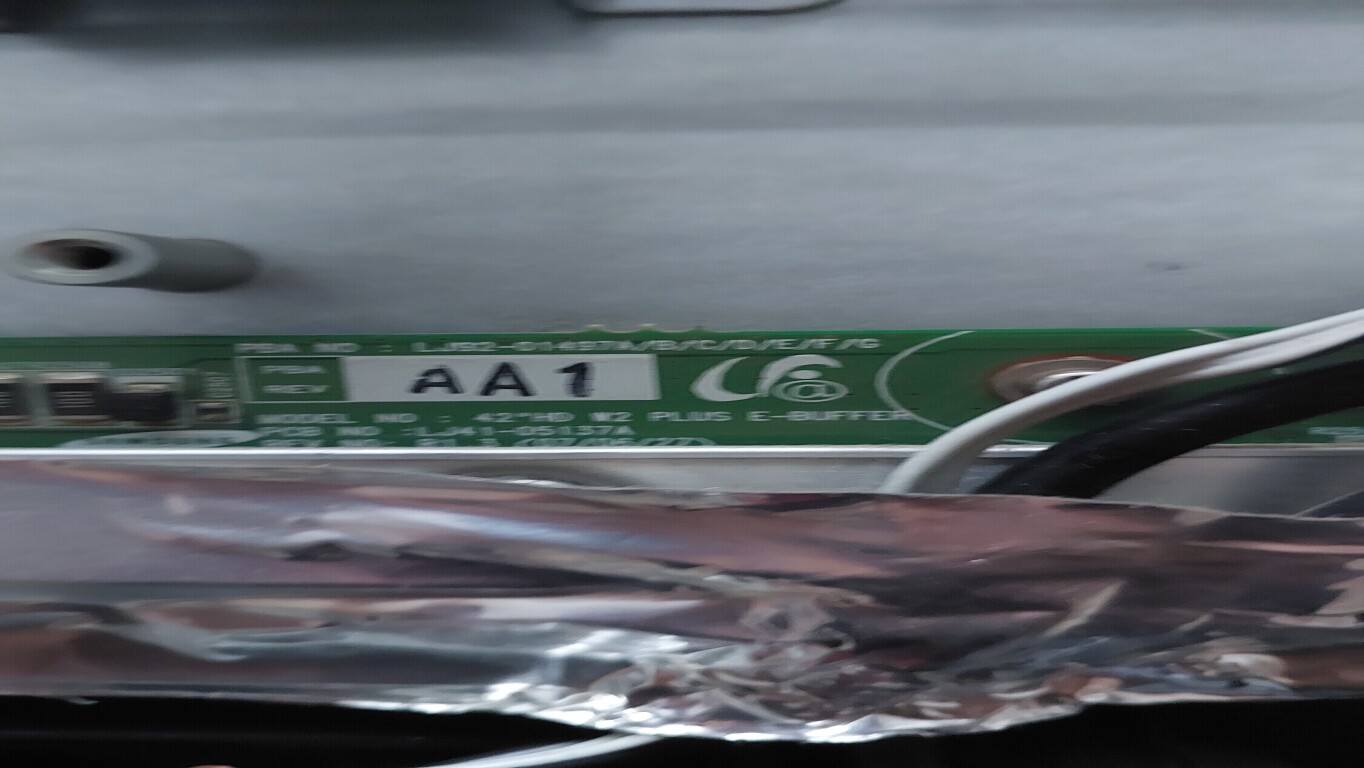

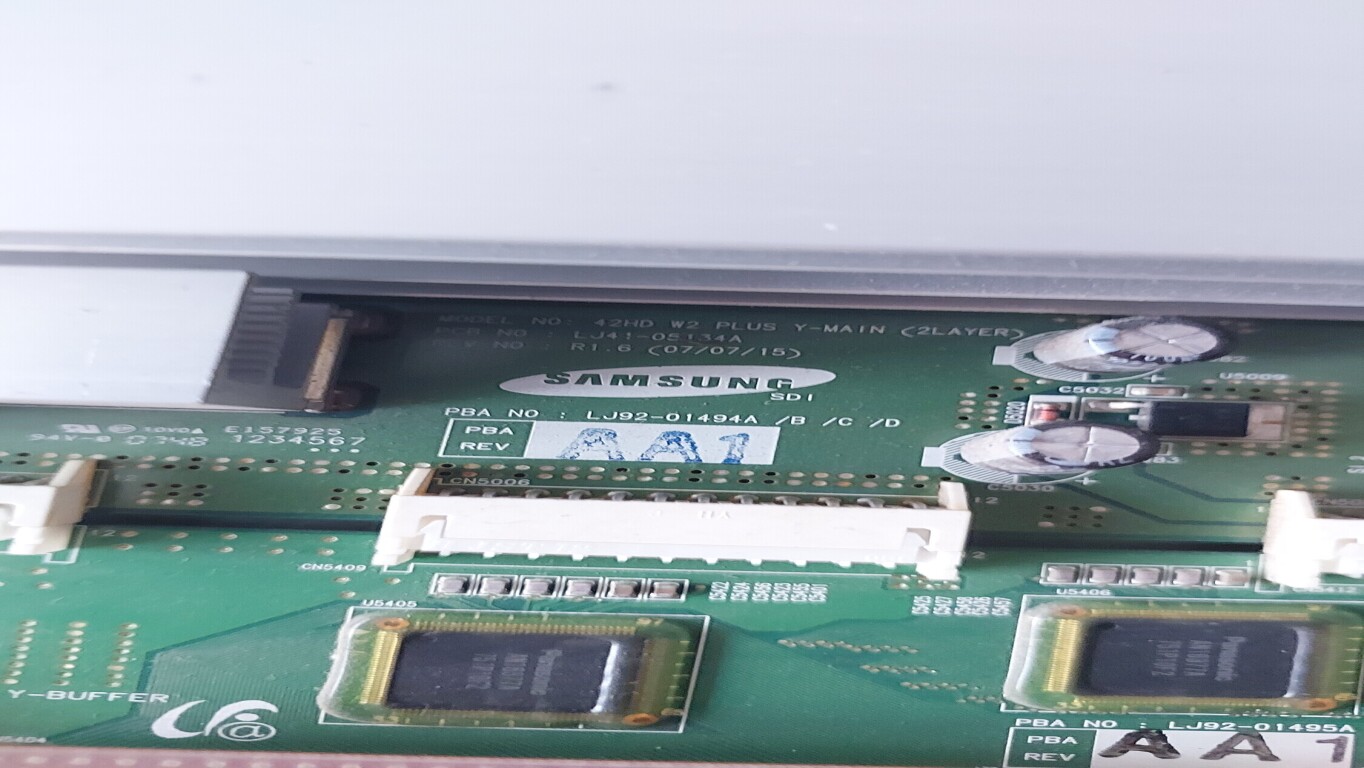

• Y-MAIN CARD MODEL: 42HD W2 PLUS (2 LAYER) Rev no:R1.6

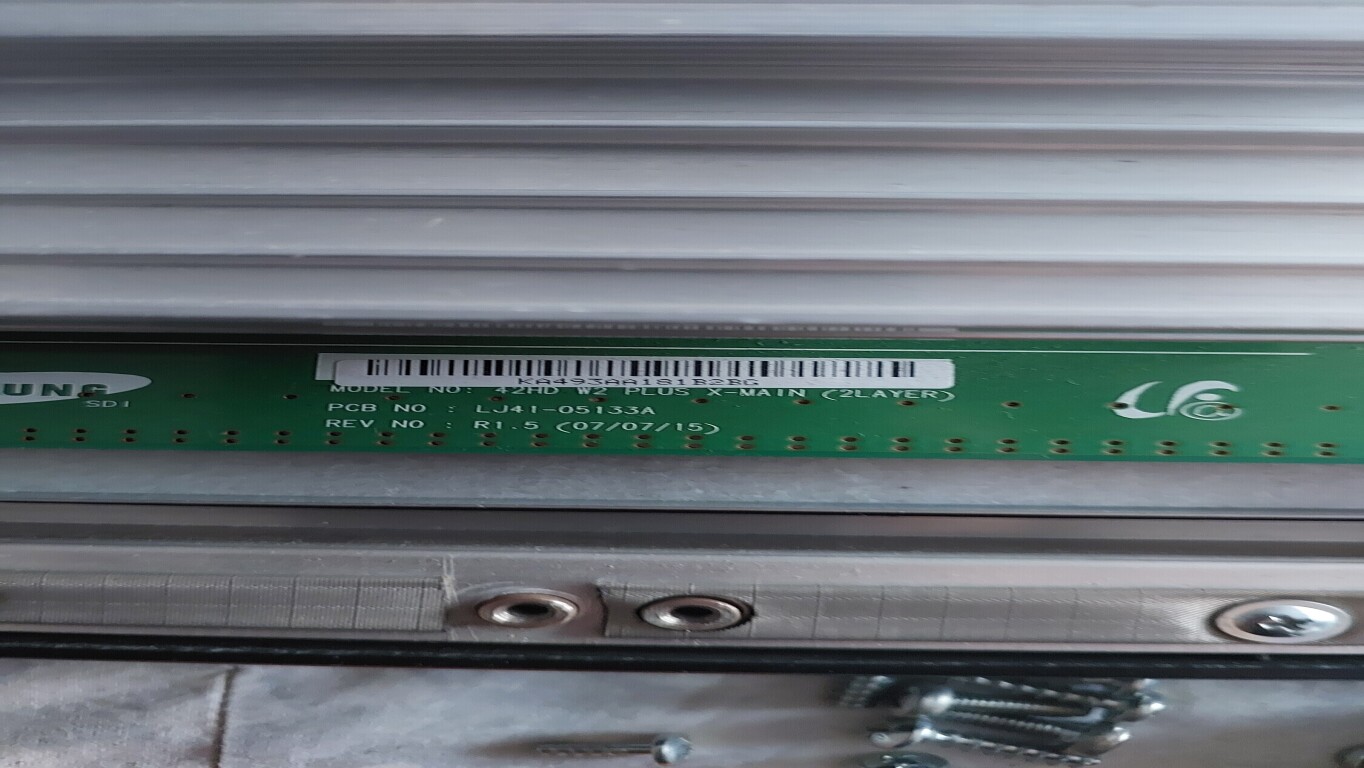

  X-MAIN CARD MODEL: 42HD W2 PLUS (2 LAYER) Rev no:1.5

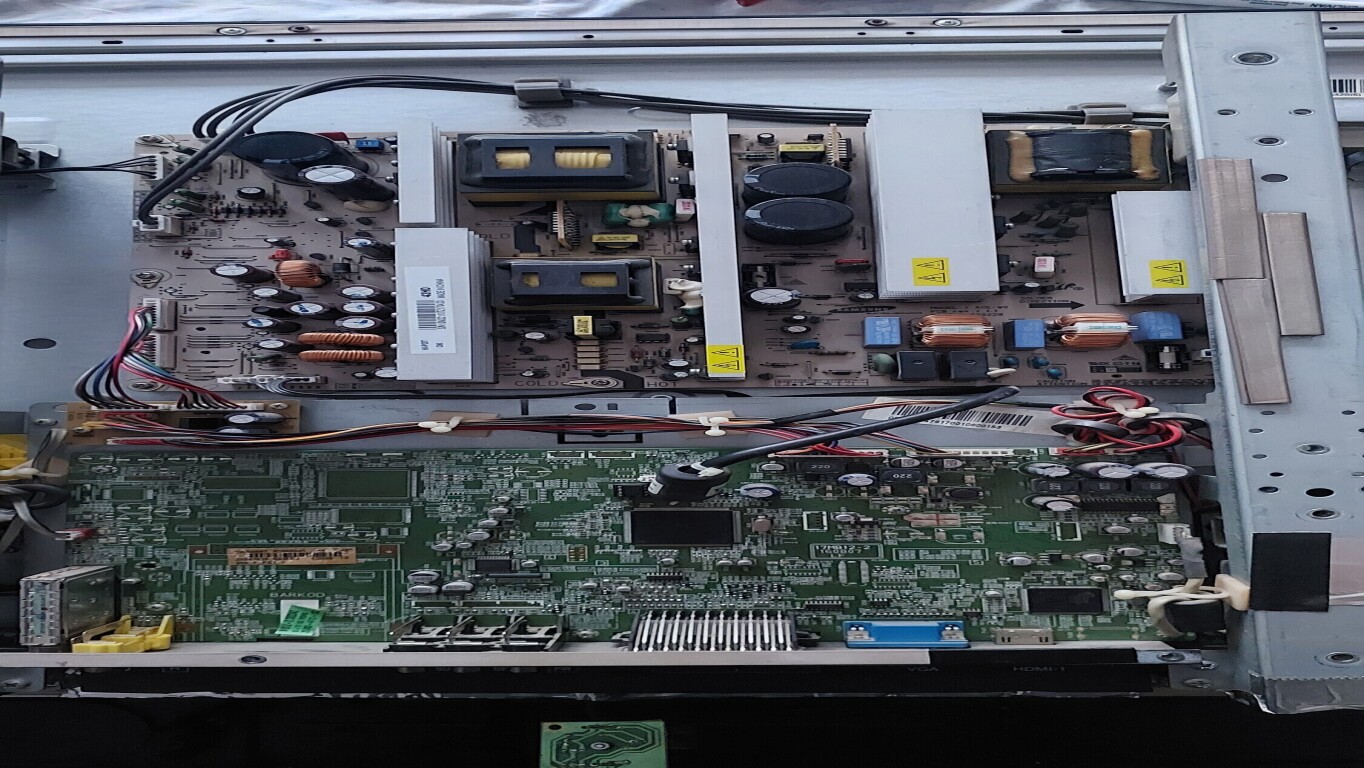

Arşivinde bu 42 inç Plazma modele uygun, test edilmiş 24C64 (.bin) dump dosyası olan bir ustam paylaşabilirse çok minnettar olurum. Şimdiden destekleriniz için teşekkürler, ilgili görseller ekte paylaşılmıştır.

NOT: SMPS kartında voltaj & amper dağıtımı olarak bir problem tespit etmedim. EMI filtresi ve kablo dağıtıcı aktarım kartında (sarı kart) bir problem yok, anakarta 5.08V standby gerilimi geliyor ama standby durumuna geçmiyor cihaz.

Genelde ysus, zsus ve besleme kartı arızalanır.

By_Trol' Alıntı:

Genelde ysus, zsus ve besleme kartı arızalanır.

Genişletmek için tıkla ...

ustam standby gerilimi düzgün besleme kartında, YSUS ZSUS tekrar bakayım, izole etmiştim ysus ve zsus'u anakart yine standby durumuna geçmemişti. elinizde eeprom için dump varsa paylaşabilirseniz sevinirim.
cihaz ilk fişe taktığımda 1 sn standby ışığı yakıyor anlık sonra sönüyor tamamen.
